1、热熔法施工流程：清理基层→涂刷基层处理剂→附加层→铺贴卷材→热熔封边→试水→保护层。

2、热熔法施工方案：

（1）基层处理：找平层应平整、密实、干净、干燥、含水率≤9%不允许有起砂、掉灰现象。

（2）基层SBS冷底油的涂刷。涂基层SBS冷底油前要首先检查找平层的质量和干燥程度并加以清扫，符合要求后方可进行，在大面积涂刷基层SBS冷底油前，用毛刷清理节点，周边、阴角等部位。 A、施工时先将SBS冷底油搅拌均匀。 B、基层SBS冷底油涂刷前，应根据基层处理剂干燥时间的长短和施工进度快慢确定。

（3）施工顺序：先做好节点→附加层→细部处理→铺贴卷材

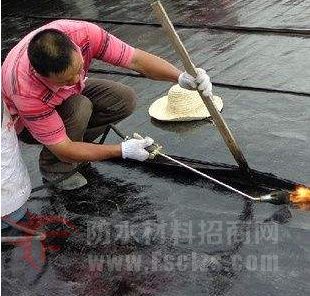

（4）卷材的铺贴采用滚铺法 这是一种不展开卷材而边加热烘考边滚动卷材铺贴的方法。 A、起始端卷材的铺贴：将卷材置于起始位置，对好长、短方向搭接缝，滋展卷材1000mm左右，掀开已展开的部分，开启喷枪点火，喷枪头与卷材保持50-100mm距离，与基层呈30-45°角，将火焰对准卷材与基层交接处，同时，加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽，发亮至稍有微泡出现，慢慢放下卷材平铺于基层，然后用排汽锟压实使卷材与基层粘结牢固。 B、搭接缝施工：热熔卷材表面一般有一层防粘隔离纸，因此在热熔粘结接缝之前，应先将下层卷材表面的隔离纸烧掉，以利搭接牢固严密，长边搭接宽度为80mm，短边搭接宽度为120mm㎜。

SBS改性沥青防水卷材热熔法施工注意要点:

（1）火焰加热器的喷嘴距卷材的距离应适中，幅宽内加热应均匀，以卷材表面熔融至光亮黑色为度，不得过分加热卷材。厚度小于3mm的高聚物改性沥青防水卷材，严禁采用热熔法施工。
（2）卷材表面热熔后应立即滚铺卷材，滚铺时应排除卷材下面的空气，使之平展并粘贴牢固。
（3）搭接缝部位宜以溢出热熔的改性沥青为度，溢出的改性沥青宽度以2mm左右并均匀顺直为宜。当接缝处的卷材有铝箔或矿物粒料时，应清除干净再进行热熔和接缝处理。
（4）铺贴卷材时应平整顺直，搭接尺寸准确，不得扭曲。
